Многоквартирный 3-х этажный жилой дом «Фирсановка 1» г. Москва

Описание

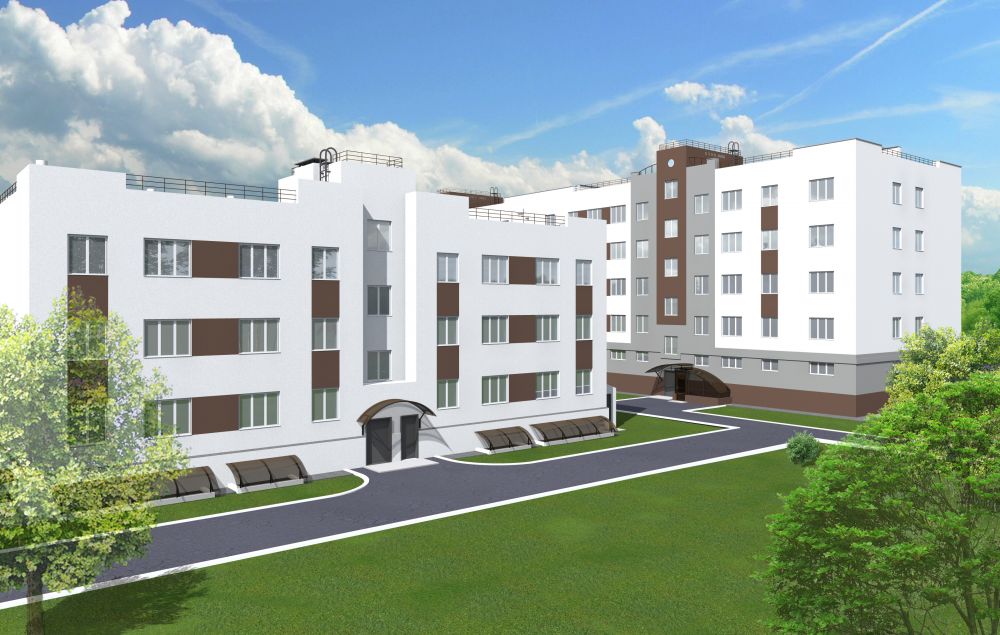

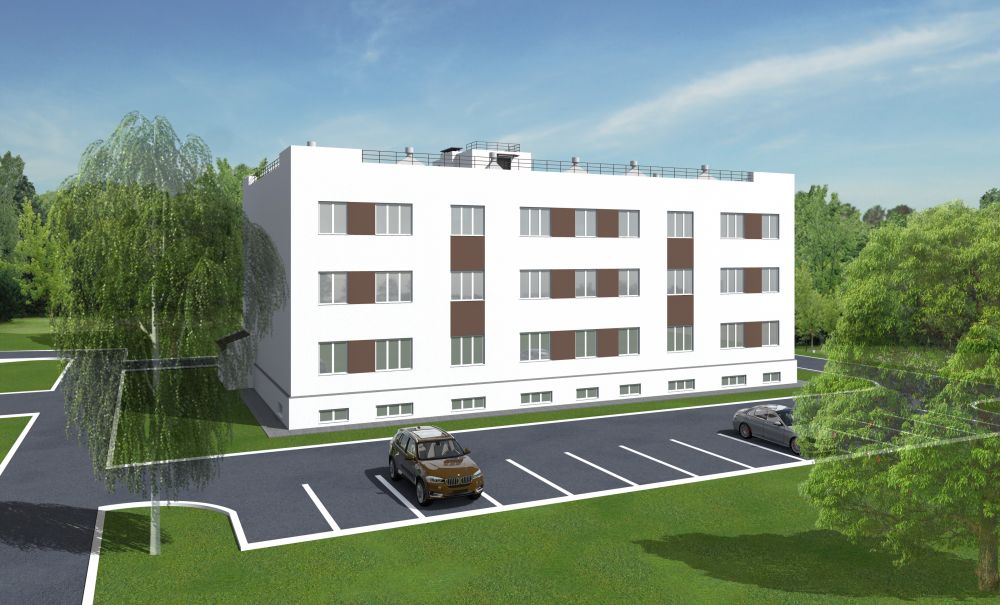

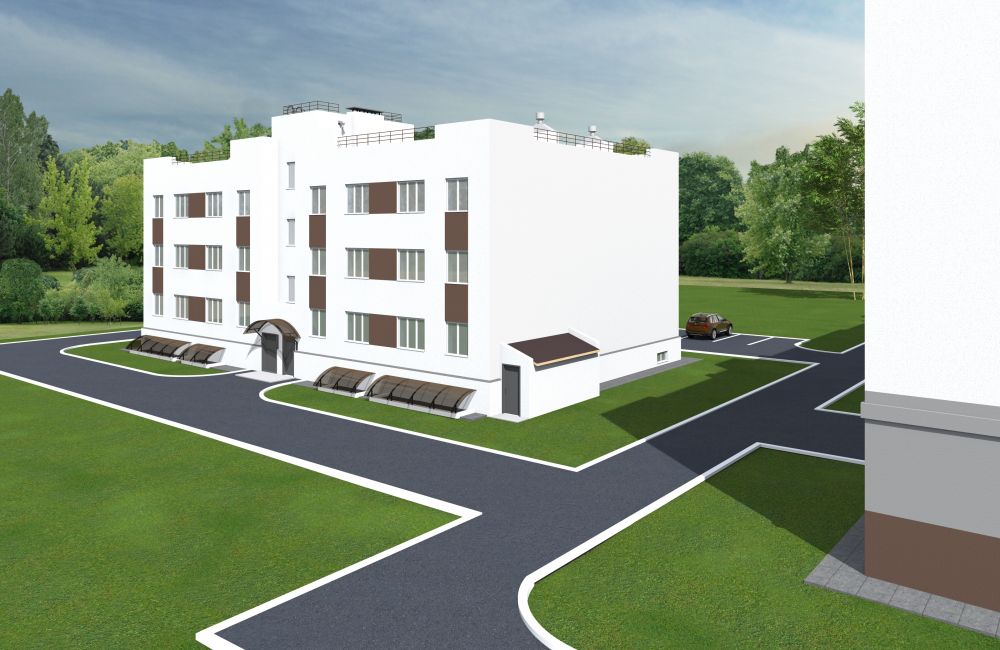

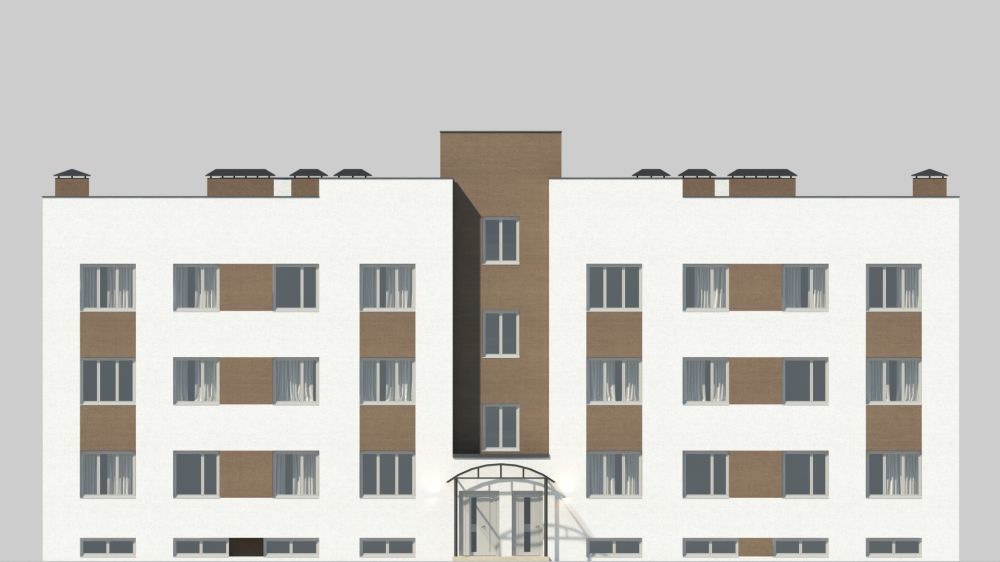

Перспективы

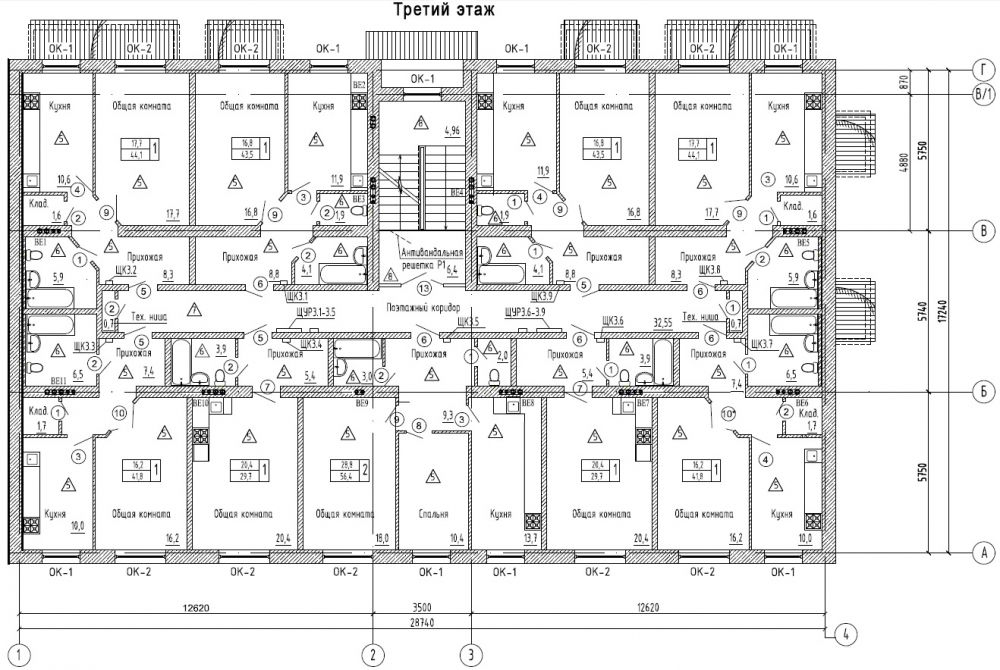

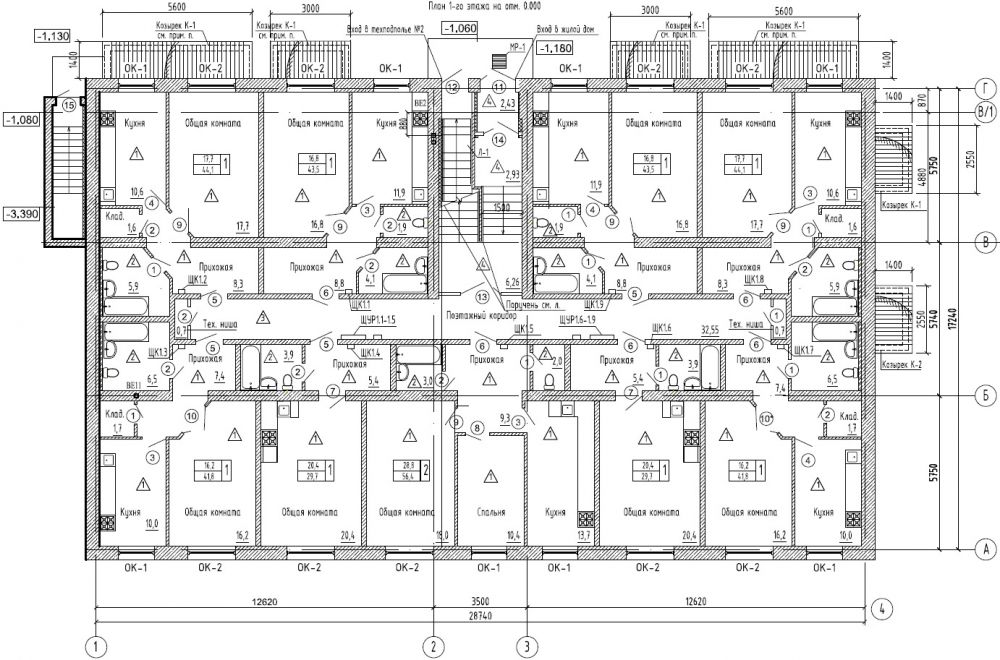

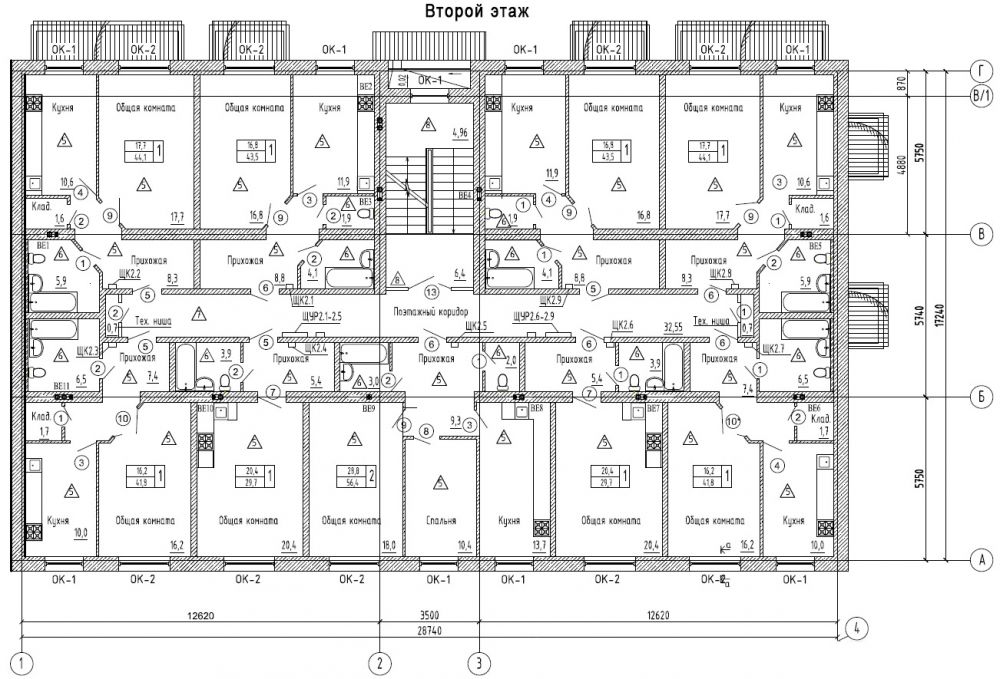

Планы
Фото

Секционный трехэтажный многоквартирный жилой дом, расположен по адресу:  Московская область, ГО Химки, мкр. Фирсановка.



Здание запроектировано с использованием конструктивной схемы представленной наружными и внутренними несущими и самонесущими стенами из газобетонных блоков маркой по плотности D600, по прочности B3,5.

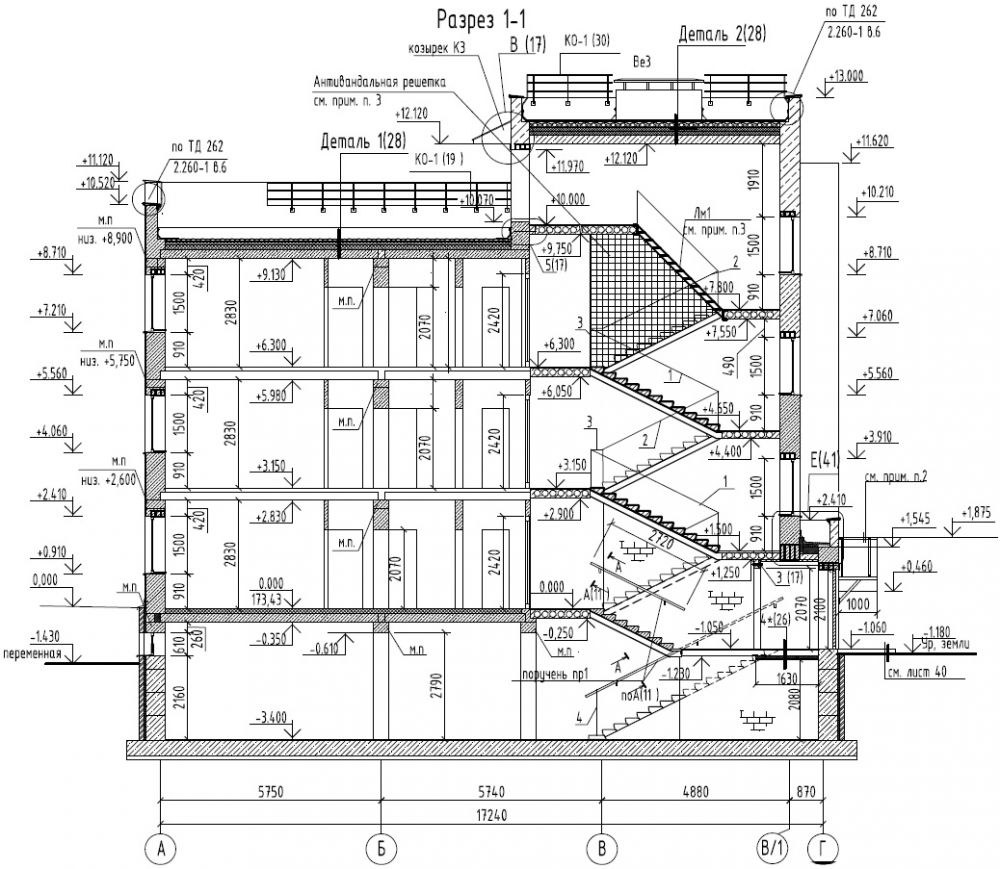

Толщина внутренних несущих стен составляет 400м, толщина наружных стен составляет 500мм. Габариты здания в осях составляют - 28,74м x 17,74м, высота цокольного этажа составляет - 2,87м, высота типового этажа – 2,83м.



Перекрытие цокольного, типового этажа и покрытие запроектированы с использованием многопустотных панелей перекрытия по ГОСТ9561-91.



Функциональная связь между этажами осуществляется по лестничной клетке. Из лестничной клетки предусмотрен выход на кровлю через организованную на покрытии крышную надстройку. По периметру покрытия здания предусмотрен парапет высотой 900мм – 1500мм.



Для наиболее равномерного распределения напряжений от перекрытий этажей предусмотрены монолитные пояса в уровне верха каждого этажа здания. Монолитные пояса запроектированы с учетом возможности их работы в качестве перемычек над дверными и оконными проемами. Высота монолитного пояса над цокольным этажом составляет 250мм, над типовыми этажами – 220мм.



Подземная часть здания представлена техническим подпольем, стены которого запроектированы из блоков ФБС. В качестве конструкции фундамента проектируемого здания применена фундаментная плита толщиной 300мм.



Гидрогеологические условия площадки строительства характеризуются возможностью критического подтопления, при этом максимальный уровень подъема грунтовых вод достигает отметки пола первого этажа. Учитывая подобную специфику гидрогеологических условий площадки строительства, проектом предусмотрена гидроизоляция фундаментной плиты, стен цоколя, а также прижимная стенка защищающая утеплитель цокольного этажа.



Пространственная жесткость и устойчивость проектируемого здания обеспечивается совместной работой несущих стен, монолитных поясов, ядра жесткости образованной лестничной клеткой и жестких дисков перекрытия.
